DVP-TK

DVP-TK

Температурные контроллеры серии DVP02TK-S имеют 2 измерительных канала с возможностью расширения до 18 каналов модулями DVP02TU-S и являются превосходным решением для многоканального измерения и поддержания заданной температуры.

Среди преимуществ термоконтроллеров DVP02TKx-S:

  • компактность,
  • крепление на стандартную DIN-рейку,
  • модульность конструкции (до 8 модулей расширения),
  • удобство сборки (подключение модулей расширения DVP02TU-S не требует проводов),
  • встроенный многорежимный ПИД-регулятор,
  • удобство настройки с помощью бесплатного ПО,
  • встроенный интерфейс RS-485.

Основные характеристики:


Напряжение питания 24 В постоянного тока
Потребляемаямощность Максимально 2.4 Вт
Входнойсигнал Термопары: J, K, R, S, T, E, N, B, U, L, TXK (L), C, PL II
Термосопротивления:тип Pt100, JPt100, Pt1000, Ni100, Ni1000, Cu50, Cu100, GNi1000
Аналоговый: 0 ~ +50мВ, 0 ~ +5 В,0 ~ +10 В, 0 ~ +20 мA, 4 ~ +20 мA
Времяреакции Аналоговый вход: от 5 мс
Термопара: 130 мс
Термосопротивление: 260 мс
Метод управления ПИД-регулятор
ПИД-регуляторс программным управлением
Режимдвухконтурного управления
Двухпозиционныйрегулятор (ВКЛ/ВЫКЛ) (кроме DVP02TKL-S)
Ручной режим
Управляющиевыходы R : 4 релейных выхода, - 250 В AC/24 В DC, 2 А (резистивная нагрузка)
N : 4 транзисторных импульсныхвыхода (NPN), 0.3 А (резистивная нагрузка)
L : 2 аналоговых выхода (0 ~ 10В, 0 ~ 20 мA, 4 ~ 20 мA)
Функциивыходов Управляющий выход,
сигнальныйвыход (кроме DVP02TKL-S)
ретрансляционныйрежим выхода (только для DVP02TKL-S)
Функции аварийной сигнализации 13 режимов аварийной сигнализации (кроме DVP02TKL-S)
Коммуникация поRS-485 MODBUS ASCII/RTU,9600~115200 бит \ с
Рабочая температура окружающейсреды 0° - +55°С
Температурахранения -25° - +70°С
Максимальная высотаустановки 2000 м. над уровнемморя
Влажность окружающейсреды 5% -95% относительной влажности (без образования конденсата)

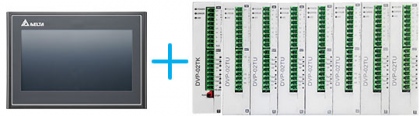

DVP-TK + модули DVP-TU

DVP-TK + модули DVP-TU


Применение базового модуля DVP-TK совместно с модулями DVP-TU позволяет собрать самостоятельную систему регулирования до 18 каналами температуры
  • Благодаря наличию RS485 на DVP-TK, к нему можно подключить панель оператора и, используя возможности панели (отображение + макросы), построить полноценную многоканальную систему управления температурой, не используя при этом логический контроллер
  • Питание и интерфейс физически подводятся только к базовому модулю DVP-TK, что существенно сокращает затраты на монтаж

Модульные термоконтроллеры DVP

Название Цена Количество
DVP02TKL-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 2 аналог. выхода (0~10 В, 0~20 мA, 4~20 мA)
DVP02TKN-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (NPN, транзистор)
DVP02TKR-S Температурный контроллер серии S, базовый модуль, 2 канала, 16 бит, 4 диск. выхода (реле)
DVP02TUL-S Универсальный модуль аналоговых входов-регулятор, 2 канала, 16 бит, 2 аналог. выхода (0~10 В, 0~20 мA, 4~20 мA)
DVP02TUN-S Универсальный модуль аналоговых входов-регулятор, 2 канала, 16 бит, 4 диск. выхода (NPN, транзистор)
DVP02TUR-S Универсальный модуль аналоговых входов-регулятор, 2 канала, 16 бит, 4 диск. выхода (реле)
