Использование частотных преобразователей Дельта серии VFD в лифтовом оборудовании
Учитывая важность применения лифтов в составе зданий и сооружений, расширение строительства недвижимости даёт толчок развитию рынка лифтового оборудования. Хорошо сконструированный лифт обеспечивает людям не только комфорт и безопасность, но также и быстрое и безопасное перемещения грузов.
Классификация лифтов
1. Пассажирские лифты со скоростью движения 45...105 м/мин и грузоподъёмностью от 450кг до 1350 кг (от 6 до 20 пассажиров) применяются в большинстве жилых домов и офисных зданий.
2. Грузовые лифты со скоростью движения 45...150 м/мин и грузоподъёмностью от 600кг до 2500 кг применяются в промышленных корпусах и грузовых транспортных системах зданий.
Кроме того, имеются различные типы производственных подъёмных устройств, автоматизированные подъемные парковки автомобилей, транспортеры для мельниц, подъёмные двери и эскалаторы.

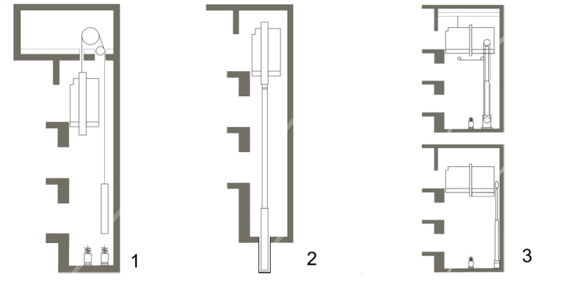

Классификация лифтовых приводов
1. Тянущий лифт - наиболее распространённый тип. Энергия привода передаётся к кабине лифта с помощью вращающегося барабана для плавного подъёма и опускания. Как показано на рисунке, необходимо обеспечение устойчивости кабины.
2. Прямой плунжерный гидравлический лифт.
Для размещения гидроцилиндра в защитной стальной трубе пробуривается отверстие, глубина которого определяется высотой подъёма кабины. Плунжер обеспечивает подъём и опускание кабины. Наиболее часто применяется в малоэтажных зданиях.
3. Непрямой плунжерный гидравлический лифт.
В нем нет необходимости применять защитную трубу. После совмещения пола кабины с низом лифтового проёма, гидроцилиндр останавливается и энергия привода передаётся с помощью троса шкиву, обеспечивающему движение груза вперёд. Преимуществом является возможность большего перемещения.
Такие серии частотных преобразователей, производимые компанией Дельта, как VFD-VE, VFD-VL ,VFD-M-D, VFD-E, VFD-M и контроллеры серии DVP применяются в подъемном оборудовании. Даже в малоэтажном строительстве возможно применять контроллеры серии DVP взамен однокристальных схем обработки сигналов.
VFD-VL серия специально разработана для применения в лифтовом оборудовании и обеспечивает возможность управлять не только обычными асинхронными двигателями, но и синхронными двигателями с постоянными магнитами. Наличие специфических параметров даёт возможность инженерам легко настраивать диапазон движения лифта и плавность хода.
VFD-VE серия применяется для обычных асинхронных двигателей. В большинстве случаев частотные преобразователи серий VFD-VL и VFD-VE применяются в жилых домах, офисных зданиях, грузовых транспортёрах.
VFD-M серия применяется в обычных лифтах малоэтажных домов, в квартирных лифтах, зерновых элеваторах и в гидравлических лифтах.
Ниже приводится типовая структурная схема лифтового оборудования

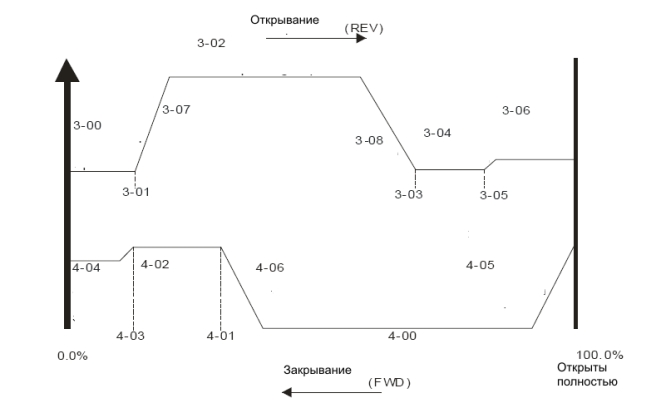

VFD-M-D серия специально разработана для управления дверями лифтов. Эти частотные преобразователи дают возможность обеспечивать настройку необходимой зависимости текущую скорости движения дверей от положения при открывании и закрывании, а также выполняют комплексную защиту.
Обозначение параметров настройки частотного преобразователя.
3-00 Скорость удержания закрытых дверей
3-01 Начало движения при открывании
3-02 Рабочая скорость открывания дверей
3-03 Начало движения при завершении открывании
3-04 Скорость завершения открывания
3-05 Начало движения при удержания открытых
3-06 Скорость удержания открытых дверей
3-07 Разгон до скорости открывания
3-08 Торможение до скорости завершения открывания
4-00 Рабочая скорость удержания закрытых дверей
4-01 Начало движения при запирании
4-02 Запирающая скорость
4-03 Начало движения при запирании
4-04 Скорость удержания запертых дверей
4-05 Разгон до скорости закрывания
4-06 Торможение до скорости запирания

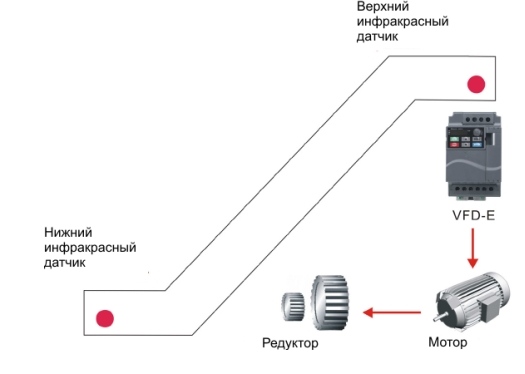

VFD-E серия имеет встроенный программируемый контроллер и применяется для управления эскалаторами. Используя такой контроллер, имеется возможность редактировать программу разгона и торможения эскалатора, а также управлять скоростью эскалаторов с целью энергосбережения.
