Лабораторный стенд «ПРОМЫШЛЕННАЯ АВТОМАТИКА DELTA»
Лабораторный стенд «Промышленная автоматика Delta» предназначен для обучения студентов по соответствующему разделу различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины, связанные с автоматизацией различных отраслей промышленности и программированием промышленных средств автоматизации.
Комплекс может быть использован также для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.
Технические характеристики
Напряжение электропитания, В ___ 220
Частота питающего напряжения, Гц ___ 50
Потребляемая мощность, ВА не более ___ 500
Диапазон рабочих температур, ˚С ___ +10…35
Влажность, % ___ до 80
Масса,кг ___ не более 15
Габаритные размеры, мм (без стола) ___ 500х355х150
Комплектация

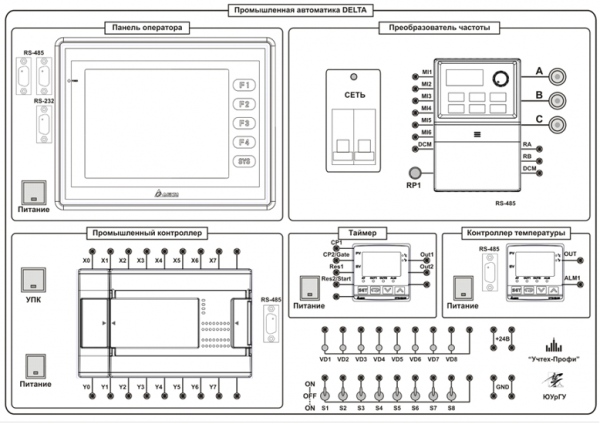

1. Моноблок в составе:
- промышленный контроллер;2. Комплект вспомогательного оборудования для проведения лабораторных работ
- сенсорная панель оператора;
- многофункциональный таймер/счетчик;
- температурный контроллер;
- преобразователь частоты;
- силовой агрегат (асинхронный двигатель + маховик)
- блок имитации входных и выходных сигналов;
- источник питания постоянного тока 24В и 5В;
- устройство преобразования кодов.
3. Комплект соединительных кабелей и проводов
4. ПЭВМ или ноутбук с установленным программным обеспечением
5. Техническое описание лабораторного комплекса
6. Методические указания к проведению лабораторных работ
7. Компакт-диски с программным обеспечением и комплектом технической документации на изучаемое оборудование
Перечень лабораторных работ
1. Изучение технических характеристик и основ программирования промышленного контроллера:
- основные технические характеристики и программное обеспечение;2. Изучение технических характеристик и основ программирования сенсорной панели оператора:
- программирование контроллера DELTA на языке лестничных диаграмм (LD);
- программирование контроллера DELTA на языке инструкций (IL);
- программирование контроллера DELTA на языке последовательных функциональных диаграмм (SFC).
- основные технические характеристики и программное обеспечение;3. Изучение технических характеристик и основ программирования температурного контроллера:
- программирование сенсорной панели оператора DELTA.
- основные технические характеристики и программное обеспечение;4. Изучение технических характеристик и основ программирования многофункционального таймера/счетчика.
- программирование температурного контроллера с помощью ПЭВМ;
- программирование температурного контроллера с кнопочной панели.
5. Изучение автоматизации технологических процессов (4 варианта виртуальных объектов):
- участок транспортировки заготовок в методическую печь (методическая печь);6. Изучение технических характеристик и основ программирования преобразователя частоты:
- механизмы управления крышкой нагревательных колодцев обжимного прокатного стана (нагревательный колодец);
- участок сортировки и пакетирования годных и бракованных листов металла (сортировка листов);
- участок транспортировки труб большого диаметра;
- изучение технических характеристик;7. Изучение промышленной сети MODBUS:
- изучение программных меню преобразователя частоты;
- программирование преобразователя частоты на управление с пульта;
- программирование преобразователя частоты на управление внешними сигналами;
- программирование преобразователя частоты с помощью специального программного обеспечения на ПЭВМ.
- основные характеристики сети;
- управление регулятором температуры от ПЛК по сети MODBUS;
- управление преобразователем частоты от ПЛК по сети MODBUS;
- обмен информацией между регулятором температуры и сенсорной панелью оператора по сети MODBUS;
- обмен информацией между преобразователем частоты и сенсорной панелью оператора по сети MODBUS.
