Размеры

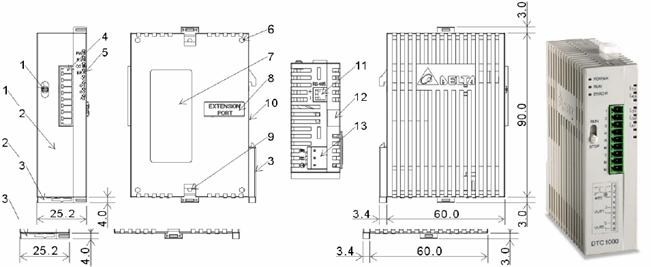

DTC1000
![](/userdata/images/dtc_gabarits.jpg)
1) переключатель ПУСК/СТОП |
2) Название модели |
3) Фиксатор на DIN- рейку |
4) Винтовые зажимы |
5) Светодиодные индикаторы |
6) Направляющие модуля |
7) Шильдик |
8) Разъём подключения модуля |
9) межмодульный фиксатор |
10) посадочное место на DIN |
11) разъём RS-485 порта |
12) межмодульный фиксатор |
13) разъём питания |

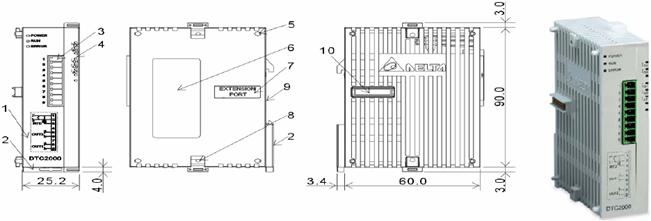

DTC 2000
![](/userdata/images/dtc_gabarits2.jpg)
1) Название модели и схема |
2) Фиксатор на DIN- рейку |
3) Винтовые зажимы |
4) Светодиодные индикаторы |
5) Направляющие модуля |
6) Шильдик |
7) Разъём подключения модуля |
8) межмодульный фиксатор |
9) посадочное место на DIN |
10) Разъём подключения модуля |
