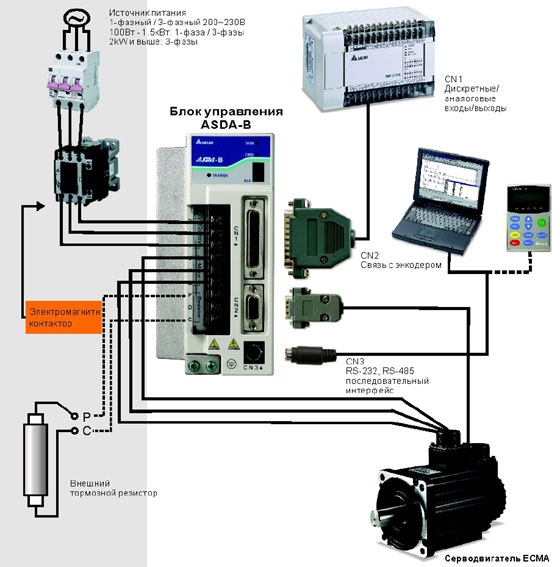

Подключение
Примечания:
1. Однофазный источник питания 220В должен быть подключен к терминалам R и S.
2. При подключении двигателя к терминалам U,V,W должна соблюдаться правильная фазировка.
3. Когда используется внешний тормозной резистор, перемычка между P и D должна быть убрана. Когда используется внутренний тормозной резистор, терминалы P и D должны быть замкнуты, а P и C разомкнуты.
4. Внешний контактор может использоваться для снятия напряжения питания с сервопривода при возникновении аварийной блокировки, если катушка контактора подключена через ALARM-выход.
